什么是半即熱式浮動盤管熱交換器

？

一

、半即熱式浮動盤管熱交換器的概述

     浮動盤管熱交換器是知本在吸收國際先進技術的基礎上，自主研制的新一代換熱器

，以結構新穎、性能卓越、安裝簡單,廣泛應用于工業及民用建筑的生產、生活熱水系統。

     近年來

，隨著知本對浮動盤管傳熱機理的深入研究，該產品不斷得到改進和完善，其換熱效率進一步提高，結構更趨科學、合理。

二、半即熱式浮動盤管熱交換器的結構及工作原理

   1.結構

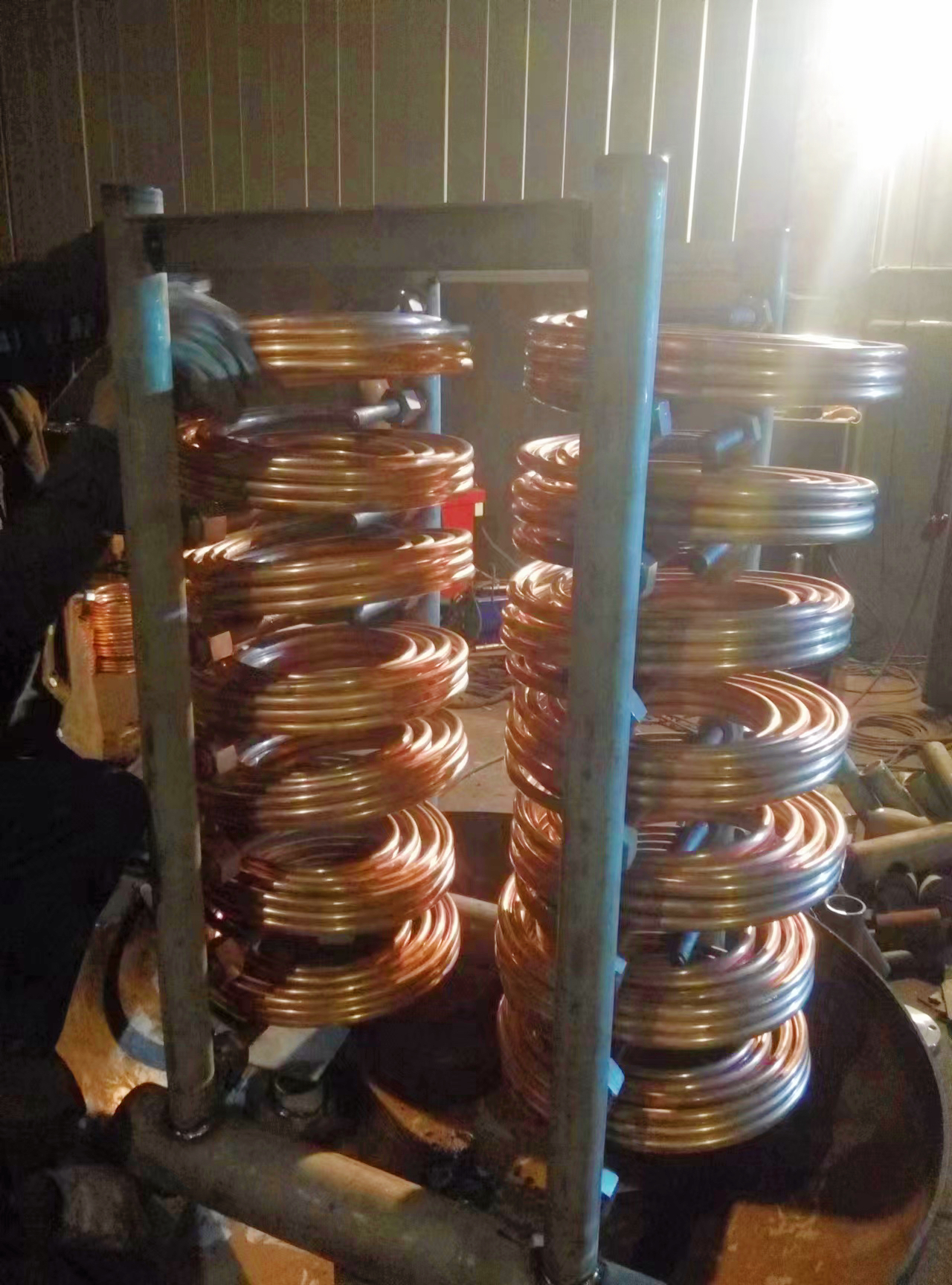

     ZBFJ 型熱交換器由殼體

、盤管及接管組成。

   2、工作原理

     蒸汽進入殼體中的立管內

，均勻分配至各懸臂盤管，放出熱量后冷凝成冷凝水排出;水進入殼體后,在擋板作用下分散,經多層盤管依次加熱后,從出水管引出。

     蒸汽在盤管內高速流動

，其離心作用力推動盤管產生高頻浮動,促使管外被加熱水產生擾動,破壞管 -水間的層流傳熱層,強化了對流換熱;換熱系數大大提高,汽 - 水換熱時的傳熱系數可高達 2600-4000W/m2·℃;水-水換熱時的傳熱系數達1800-3000W/m2·℃

   3、材質及工作壓力

   ①盤管為紫銅管,管程為熱媒通道

。熱媒為高溫水時工作壓力<1.6MPa，熱媒為蒸汽時，工作壓力<0.6MPa;

   ②殼體為碳鋼或不銹鋼

，殼程為被加熱水通道。工作壓力分 0.6、1.0
